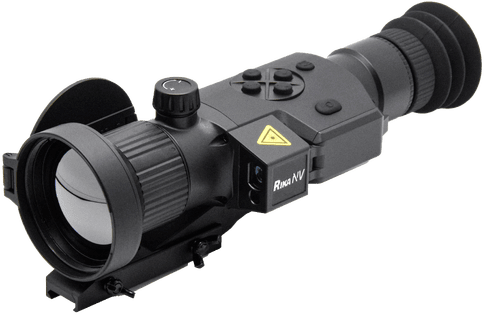

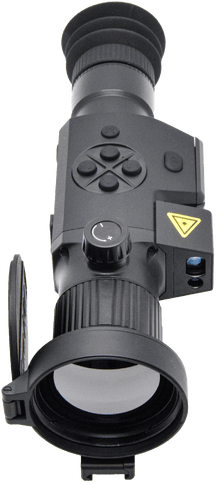

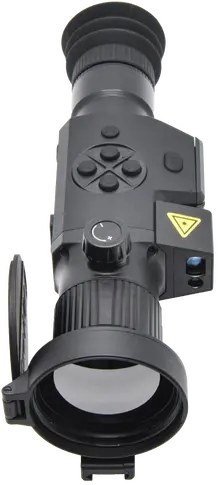

Тепловизионный прицел RikaNV Lesnik2 660L PRO
Тепловизионный прицел RikaNV Lesnik 660L PRO
Общая концепция
Тепловизионный прицел RikaNV Lesnik 660L PRO разработан для гражданского применения, охотничьих задач и использования службами спасения. При создании данного флагманского прицела приоритетом являлись максимальная эффективность, производительность и качество всех компонентов системы. Каждый технологический узел подбирался исходя из критериев надежности и функциональности в реальных условиях эксплуатации.
Основная инженерная задача заключалась в создании компактного прицельного комплекса с интегрированным лазерным дальномером, обеспечивающего надежное обнаружение тепловых сигнатур на дистанции до 3000 метров и точную идентификацию целей на средних дистанциях с возможностью баллистических вычислений в реальном времени. Система построена на базе высокочувствительного микроболометрического сенсора с разрешением 640×512 пикселей и двухфокусной оптической системой, что позволяет эффективно работать как на ближних, так и на дальних дистанциях.
Ключевые технологические узлы
Тепловизионный модуль
Сенсор: Микроболометрическая матрица на основе оксида ванадия (VOx) с разрешением 640×512 пикселей, шаг пикселя 12 мкм. Температурная чувствительность всей системы NETD ≤18 мК (комбинация характеристик сенсора, объектива и алгоритмов обработки) обеспечивает различение объектов с минимальной разницей температур.
Оптическая система
Объектив: Германиевый объектив с переключаемым фокусным расстоянием 20 мм/60 мм, светосила F1.0.
Преимущества объектива F1.0 перед объективами F1.1-F1.6 выражаются в увеличении светового потока на 21-60%. При F1.0 площадь входного зрачка максимальна: πD²/4, где D - диаметр входного зрачка. Переход на F1.1 снижает световой поток на 17%, на F1.2 - на 31%, на F1.6 - на 60%. Для тепловизионных систем, работающих в диапазоне 8-14 мкм, каждый процент собранного ИК-излучения критически влияет на качество изображения и дальность обнаружения.
Германий - оптимальный материал для тепловизионной оптики, категорически превосходящий альтернативные материалы:
- Коэффициент пропускания в диапазоне 8-14 мкм: германий 95%, халькогенидные стекла 70-85%, сульфид свинца 65-75%
- Показатель преломления: германий 4.0, позволяющий создавать компактные оптические системы с минимальным количеством линз
- Температурная стабильность: изменение показателя преломления германия 0.000396/°C против 0.00058/°C у халькогенидных стекол
- Механическая прочность: модуль Юнга германия 103 ГПа против 15-20 ГПа у халькогенидных материалов
Объектив 20 мм обеспечивает широкое поле зрения 21.7°×17.4° для обзорных задач и быстрого поиска целей. Объектив 60 мм с полем зрения 7.3°×5.9° предназначен для детальной идентификации и прицельной стрельбы на дальние дистанции. Возможность переключения между фокусными расстояниями в одном устройстве исключает необходимость смены прицелов при изменении тактических задач.
Модуль лазерного дальномера
Лазер: Полупроводниковый лазер 905 нм, максимальная дальность измерения 1200 м, точность ±1 м. Интеграция с баллистическим калькулятором обеспечивает автоматический ввод дистанции для расчета поправок.
Блок обработки изображений
Проприетарные алгоритмы обработки сигнала включают адаптивное выравнивание гистограммы, шумоподавление и контрастирование краев для оптимизации изображения в различных условиях наблюдения.
Дисплейный модуль
Дисплей: AMOLED матрица с разрешением 2560×2560 пикселей, диагональ 1.03 дюйма. Высокая плотность пикселей (3508 ppi) обеспечивает отсутствие видимой пиксельной структуры, снижая утомляемость глаз при длительном наблюдении. Превосходит дисплеи с разрешением 1024×768 по четкости изображения в 4.3 раза.
Автономность
Время работы до 12 часов от комплекта двух батарей 18650 обеспечивает полный цикл ночной охоты с засидки без замены элементов питания. Энергопотребление оптимизировано за счет адаптивного управления яркостью дисплея и интеллектуального режима ожидания. В зависимости от режима работы, автономности прицела хватает до 12 часов непрерывной эксплуатации.
Детальное описание функциональных возможностей
4.1 Баллистический калькулятор
Интегрированный баллистический калькулятор учитывает начальную скорость пули (V₀), баллистический коэффициент (BC), температуру воздуха, атмосферное давление, дистанцию до цели и угол места цели. Система рассчитывает траекторию по модифицированной модели G1/G7 с учетом закона сопротивления воздуха. Предусмотрен ручной ввод дистанции и угла места для расчета баллистики на любых дистанциях. Возможность прямого ввода вычисленной поправки в милах (MIL) позволяет использовать внешние баллистические таблицы или приложения.
4.2 Разрешение и тип матрицы
Матрица 640×512 пикселей с шагом 12 мкм на основе оксида ванадия (VOx) обеспечивает оптимальный баланс между разрешением и чувствительностью. При данном разрешении угловое разрешение составляет 0.59 мрад для объектива 20 мм и 0.20 мрад для объектива 60 мм, что позволяет идентифицировать человеческую фигуру (критерий Джонсона - 12 пикселей на цель) на дистанции до 700 метров. Шаг пикселя 12 мкм обеспечивает оптимальное соотношение сигнал/шум и плавные температурные градиенты без эффекта "лестницы" на изображении.
4.3 Температурная чувствительность (NETD)
NETD ≤18 мК характеризует способность всей системы (комбинация сенсора, объектива и алгоритмов обработки изображения) различать минимальные температурные контрасты. При таком показателе система способна визуализировать объекты с разницей температур менее 0.02°C. Это критически важно при работе в условиях температурной инверсии (холодное утро), тумана или дождя, когда температурный контраст между целью и фоном минимален.
4.4 Частота обновления кадров
Частота 50 Гц обеспечивает временное разрешение 20 мс между кадрами. При такой частоте обновления отсутствует эффект стробирования и смазывания изображения при отслеживании движущихся целей. При наблюдении с подвижной платформы (автомобиль, движущийся со скоростью 60 км/ч) смещение изображения между кадрами составляет 33 см, что находится ниже порога восприятия размытия человеческим глазом. Картинка остается резкой без смазывания в любых условиях, делая прицел универсальным для наблюдения и стрельбы в сложных динамичных ситуациях.
4.5 Цветовые палитры
Семь цветовых палитр оптимизированы под различные сценарии использования:
- "Горячий белый" - максимальный контраст для открытых пространств
- "Горячий черный" - снижение засветки от горячих объектов в поле зрения
- Цветные палитры - улучшенная дифференциация температурных градиентов
- Контурный режим - выделение границ объектов
Каждая палитра использует специфическую передаточную функцию для оптимизации визуального восприятия тепловых сигнатур в зависимости от условий наблюдения (лес, поле) и погоды, что снижает утомляемость глаз оператора при длительной работе.
4.6 Стрелковые профили
Система поддерживает семь независимых профилей пристрелки для использования прицела RikaNV Lesnik 660L PRO на разных винтовках. Каждый профиль сохраняет координаты точки прицеливания в энергонезависимой памяти, сохраняя данные даже при извлеченных батареях. После однократной пристрелки на каждой винтовке и сохранения координат в соответствующем профиле достаточно запомнить положение кронштейна на планке Пикатинни каждой винтовки. При переустановке прицела выбирается соответствующий профиль в меню RikaNV Lesnik 660L PRO, обеспечивая готовность к точному выстрелу без повторной пристрелки.
4.7 Режим "Картинка в картинке"
Функция PIP (Picture-in-Picture) отображает увеличенное изображение центральной области в дополнительном окне на экране прицела RikaNV Lesnik 660L PRO при сохранении полного поля зрения на основном экране. Это позволяет производить точное прицеливание с одновременным контролем всего наблюдаемого пространства, что критически важно при охоте в группе или при наличии нескольких целей.
4.8 Прицельные сетки
Восемь встроенных прицельных сеток включают охотничьи перекрестия и баллистические сетки с угломерными шкалами для стрельбы выносом. Сетки масштабируются пропорционально изменению кратности (аналог первой фокальной плоскости в оптических прицелах), сохраняя угловые размеры делений при изменении увеличения. Выбор из пяти цветов сетки (черный, белый, красный, зеленый, синий) обеспечивает оптимальный контраст на различных тепловых фонах для максимальной видимости в любых условиях.
4.10 Выбор калибровки
Доступны три режима калибровки:
- Автоматическая - по алгоритму детекции неоднородности изображения с механическим затвором для быстрой калибровки
- Ручная шторочная - механическое перекрытие оптического тракта
- Ручная безшторочная - закрытие объектива крышкой
Калибровка компенсирует дрейф параметров болометров и неравномерность чувствительности пикселей, обеспечивая стабильное качество изображения. Выбор типа калибровки зависит от условий охоты и предпочтений пользователя.

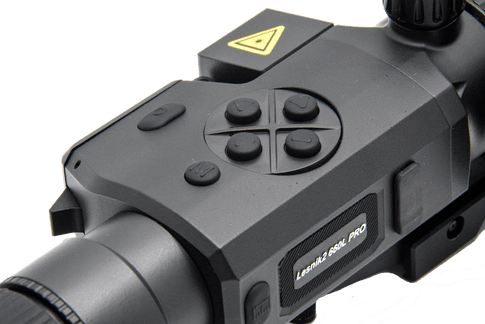

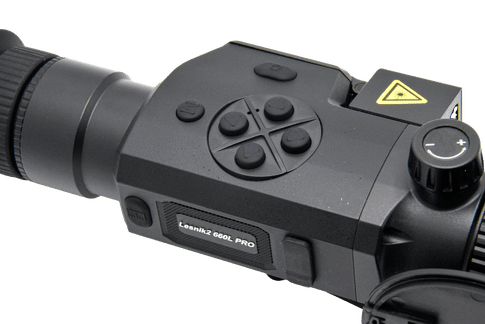

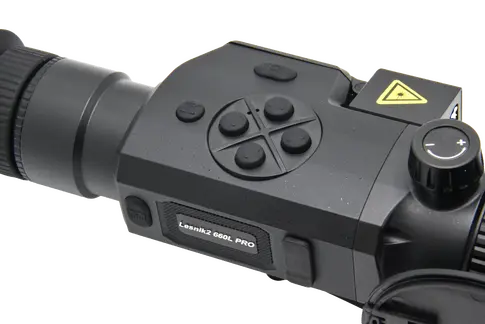

4.11 Описание кнопок управления прицелом
4.11.1 Описание действий клавиш до входа в меню
| Кнопка | Короткое нажатие | Долгое нажатие | Двойное нажатие |
|---|---|---|---|
| Кнопка питания | Режим ожидания | Вкл/Выкл | Калибровка изображения |
| Кнопка вверх | Приближение/Отдаление (зум) | Вкл/Выкл OSD (экранного меню) | N/A |
| Кнопка вниз | Яркость OLED-дисплея | Вкл/Выкл PIP (картинка в картинке) | N/A |
| Кнопка влево | Смена палитры (включая контурный режим) | N/A | N/A |
| Кнопка вправо | Смена прицельной сетки | N/A | N/A |
| Кнопка дальномера | Вкл/Выкл дальномера (LRF) | N/A | N/A |
| Кнопка M | Сделать снимок | Запись видео | Войти в меню |
4.11.2 Описание действий клавиш после входа в меню
| Кнопка | Короткое нажатие | Долгое нажатие | Двойное нажатие |
|---|---|---|---|
| Кнопка питания | Режим ожидания | Вкл/Выкл | Калибровка изображения |
| Кнопка вверх | Движение вверх | N/A | N/A |
| Кнопка вниз | Движение вниз | N/A | N/A |
| Кнопка влево | Выход в предыдущее меню | N/A | N/A |
| Кнопка вправо | Войти в следующее меню | N/A | N/A |
| Кнопка дальномера | Вкл/Выкл дальномера (LRF) | N/A | N/A |
| Кнопка M | Подтвердить | Выход в предыдущее меню | N/A |
4.12 Всегда четкое изображение
Частота обновления кадров 50 Гц - важный параметр, на который охотники редко обращают внимание. Чем чаще обновляется кадр тепловизионного прицела - тем лучше качество изображения при движении. При частоте 50 Гц даже быстро движущаяся цель выглядит четко, без смазывания. Качественное изображение сохраняется при наблюдении из транспортного средства, перемещающегося с значительной скоростью. Прицел RikaNV Lesnik 660L PRO обеспечивает резкую картинку без смазывания в любых условиях благодаря оптимальной частоте обновления кадра 50 Гц.
4.13 Видеозапись и фотосъемка
Встроенная память 64 ГБ позволяет записывать видео и делать снимки непосредственно в прицеле. Система поддерживает запись видео в режиме реального времени с сохранением всех параметров изображения, включая текущую палитру, увеличение и показания дальномера. Функция RAV (Recoil Activated Video) автоматически начинает запись видео при выстреле, фиксируя момент поражения цели. Емкость 64 ГБ обеспечивает хранение до 20 часов видеозаписи в стандартном качестве или более 10000 снимков. Воспроизведение записанных материалов доступно непосредственно на дисплее прицела, а передача файлов осуществляется через встроенный Wi-Fi модуль.
Полная таблица технических характеристик
| СЕНСОР | |
|---|---|
| Разрешение матрицы | 640×512 пикселей @ 12 мкм |
| Шаг пикселя | 12 мкм |
| Материал | VOx (оксид ванадия) |
| NETD системы | <18 мК |
| Спектральный диапазон | 8-14 мкм |
| Частота кадров | 50 Гц |
| ОПТИКА | |
| Объектив | 20/60 мм F1.0 |
| Материал линз | Германий |
| Поле зрения | 21.7°×17.4° (20мм) / 7.3°×5.9° (60мм) |
| Оптическое увеличение | 1.5× (20мм F1.0) / 4.4× (60мм F1.0) |
| Цифровое увеличение | 1-4× (плавное или быстрое) |
| Удаление выходного зрачка | 50 мм |
| Диоптрийная коррекция | -5 до +5 дптр |
| ДИСПЛЕЙ | |
| Тип | AMOLED |
| Разрешение | 2560×2560 пикселей |
| Размер | 1.03 дюйма |
| Цветовые палитры | 7 |
| ФУНКЦИОНАЛЬНОСТЬ | |
| Прицельные сетки | 8 типов |
| Цвета сетки | Черный, белый, красный, зеленый, синий |
| Профили пристрелки | 7 |
| Картинка в картинке (PIP) | Есть |
| RAV (Recoil Activated Video) | Есть |
| Инверсия полярности сетки | Есть |
| ДАЛЬНОМЕР | |
| Максимальная дальность | 1200 м |
| Длина волны лазера | 905 нм |
| БАЛЛИСТИКА | |
| Баллистический калькулятор | Есть |
| Учитываемые параметры | V₀, BC, T, P, дистанция, угол места |
| Ручной ввод поправок | Есть (MIL) |
| ЗАПИСЬ | |
| Фото/видео | Есть |
| Встроенная память | 64 ГБ |
| Воспроизведение | Есть |
| Wi-Fi | Есть |
| APP-функции | Есть (расширенные возможности) |
| ОБНАРУЖЕНИЕ | |
| Дальность обнаружения (человек 1.8м) | 1000/3000 м |
| ПИТАНИЕ | |
| Тип батарей | 18650×2 (сменные) |
| Время работы | 12 часов |
| ЭКСПЛУАТАЦИЯ | |
| Рабочая температура | -30°C до +50°C |
| Класс защиты | IP67 |
| Максимальная отдача | 6000 Дж |
| Крепление | Стандартная планка Пикатинни |
| ГАБАРИТЫ | |
| Размеры | 295×102.7×78.1 мм |
| Масса | 1085 г |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | |
| AI калибровка | Улучшенная стабилизация изображения |
| Двойной механизм переключения FOV | Удобное управление |
| Области применения | Ночная охота, наблюдение |
Эксплуатационные особенности
Корпус прицела выполнен из авиационного алюминиевого сплава с анодированным покрытием, обеспечивающим коррозионную стойкость и механическую прочность. Стандарт защиты IP67 гарантирует полную пыленепроницаемость и защиту от кратковременного погружения в воду на глубину до 1 метра на 30 минут. Конструкция выдерживает отдачу оружия с дульной энергией до 6000 Дж, что позволяет использовать прицел с крупнокалиберными винтовками магнум-класса.
Система питания на базе двух сменных аккумуляторов формата 18650 обеспечивает возможность горячей замены без выключения прибора. Интерфейс пользователя построен на семи тактильных кнопках с четкой обратной связью, расположенных эргономично для управления в перчатках. Логическая структура меню с глубиной не более трех уровней обеспечивает быстрый доступ к необходимым функциям.
Конструкция позволяет использовать прибор в качестве ручного тепловизионного монокуляра для наблюдения при снятии с оружия, расширяя функциональные возможности устройства в полевых условиях.
Предупреждение о недопустимости направления на источники интенсивного ИК-излучения
КРИТИЧЕСКИ ВАЖНО: Категорически запрещается направлять объектив прицела на солнце, сварочную дугу, лазеры высокой мощности и другие источники интенсивного ИК-излучения. Воздействие концентрированного излучения вызывает мгновенную деградацию микроболометрических элементов матрицы с образованием "мертвых" пикселей. Прицел осуществляет непрерывную запись параметров работы и событий в защищенную системную область памяти, недоступную для обнуления или модификации пользователем. Факт повреждения сенсора вследствие направления на запрещенные источники ИК-излучения автоматически фиксируется в системном журнале и является безусловным основанием для отказа в гарантийном обслуживании.
Особенности настройки баллистического калькулятора
Для корректной работы баллистического калькулятора на дальних дистанциях необходимо использование боеприпасов, предназначенных для стрельбы на дальние дистанции. Оптимальными являются пули с высоким баллистическим коэффициентом (BC). Такие пули сохраняют скорость и энергию на больших дистанциях, обеспечивая предсказуемую траекторию полета. К этой категории относятся пули типа VLD (Very Low Drag) с удлиненной оживальной частью.
Пули, не предназначенные изначально для дальней стрельбы, имеют низкий баллистический коэффициент, что приводит к быстрому снижению скорости и непредсказуемой траектории полета. Такие пули при пристрелке на 100 метров уже на дистанции 200-300 метров могут смещаться на несколько десятков сантиметров по горизонтали и вертикали, значительно усложняя точную стрельбу на дальние дистанции. К данной категории относятся пули с плоской носовой частью (Soft Point): Lapua Mega, Norma Oryx и аналогичные. Их технически возможно настроить для стрельбы на 300 и более метров, но это потребует значительных временных затрат. Рекомендуется инвестировать в правильные боеприпасы.
Баллистический коэффициент, указанный на коробке с патронами или в справочнике пуль, соответствует конкретной скорости, достигнутой при испытаниях. Необходимо измерить начальную скорость пули для вашего ствола в конкретных условиях - температура окружающей среды влияет на скорость пули.
После ввода в настройки прицела корректных данных по баллистике (начальная скорость, баллистический коэффициент, вес пули, высота прицела над стволом) и активации баллистического калькулятора с выбором дистанции стрельбы, прицел автоматически рассчитает точку прицеливания с учетом всех введенных данных на заданную дистанцию. Если после выстрела пуля попадает в цель - калибровка выполнена успешно. Если пуля приходит выше или ниже расчетной точки, это не обязательно означает ошибку. После повторной проверки корректности введенных значений скорости и BC потребуется корректировка в настройках баллистического калькулятора. Можно изменить BC, так как реальный баллистический коэффициент для вашего ствола при текущей скорости может отличаться от табличного значения. Это нормальная ситуация. Настройка BC требует знаний и опыта.
Выводы
Прицел RikaNV Lesnik 660L PRO представляет собой комплексное инженерное решение для профессиональных задач, требующих максимальной надежности и точности при работе на средних и дальних дистанциях. Интеграция высокочувствительного сенсора 640×512 с NETD ≤18 мК, двухфокусной германиевой оптики F1.0 и лазерного дальномера 1200 м создает эффективную систему обнаружения и идентификации целей в любых условиях. Баллистический калькулятор с полным набором корректируемых параметров, семь профилей пристрелки и встроенная память 64 ГБ обеспечивают универсальность применения на различных винтовках с документированием результатов. Время автономной работы 12 часов, класс защиты IP67 и устойчивость к отдаче 6000 Дж гарантируют надежность в экстремальных условиях эксплуатации. Система оптимизирована для решения прикладных задач охоты и наблюдения с приоритетом функциональности, производительности и качества.
