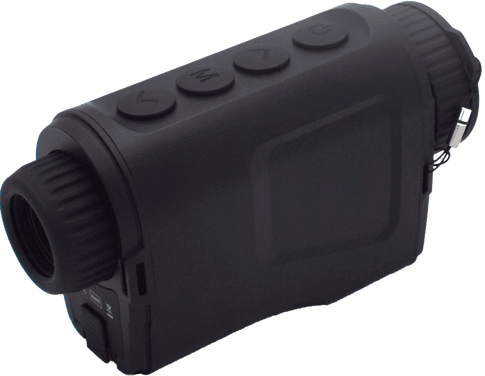

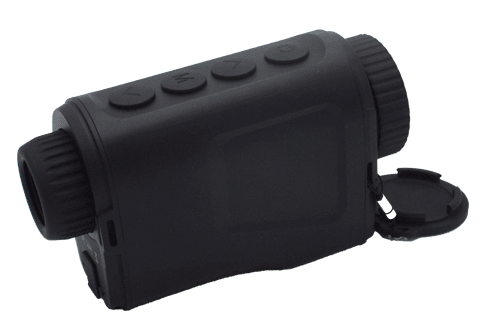

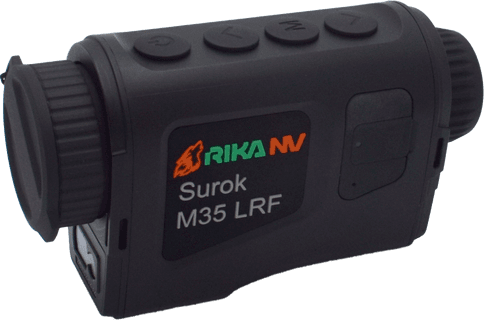

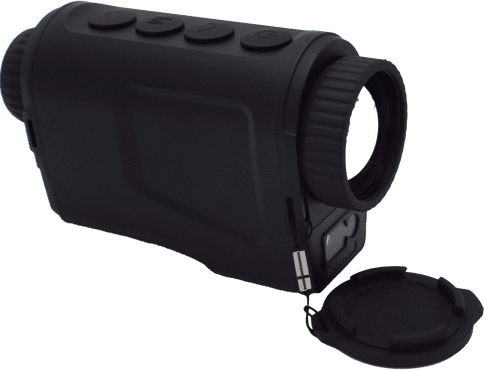

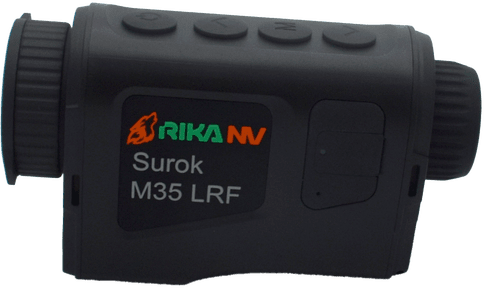

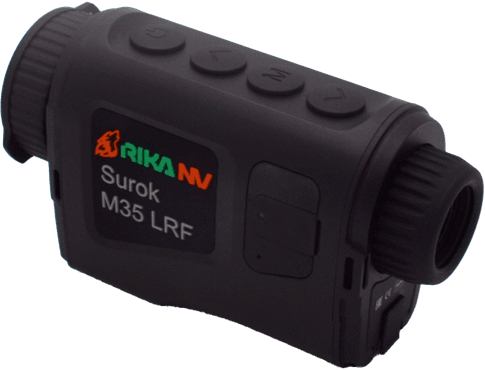

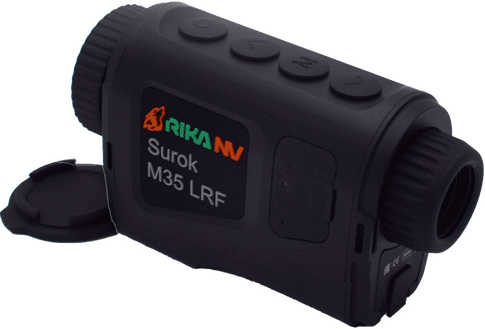

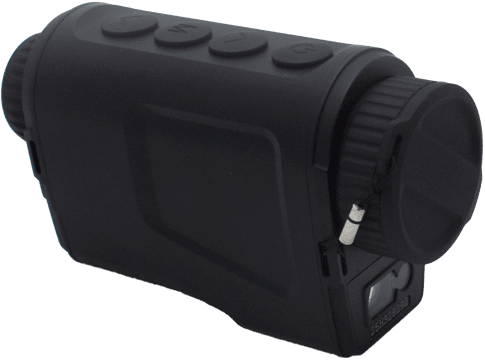

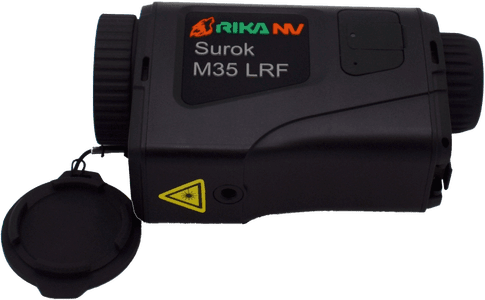

Тепловизор RikaNV Surok M35 LRF

RikaNV Surok M35 LRF: Тепловизионная камера фото и видео фиксации с лазерным дальномером

Общая концепция

RikaNV Surok M35 LRF — это тепловизионная камера фото и видео фиксации профессионального класса с интегрированным лазерным дальномером. Инженеры RikaNV объединили в одном корпусе флагманскую оптическую систему F0.9, высокочувствительный сенсор и модуль лазерного дальномера (LRF). Это устройство предназначено не просто для визуализации тепловых объектов, но и для получения точных метрических данных о дистанции до объекта съёмки, что переводит процесс видеофиксации из категории субъективной оценки в категорию инструментального контроля.

Ключевые преимущества

• Интегрированный лазерный дальномер (1200 м): Мгновенное и точное измерение дистанции, исключающее ошибки глазомера.
• Сверхсветосильная апертура F0.9: Физическое превосходство в сборе энергии (+23-77%) для съёмки в сложных метеоусловиях.
• Профессиональная видеозапись: Полноценная запись видео со звуком для документации событий.
• Оптимальное увеличение 3.3x: Идеальный баланс между полем зрения и дальностью обнаружения (до 1800 м).

Ключевые характеристики

• Матрица: 384x288 (12 мкм, 50 Гц)
• Оптическая система: 35 мм / F0.9
• Дальномер: Лазерный, до 1200 м (±1 м)
• Системная чувствительность (NETD): <25 мК
• Увеличение: 3.3x (Оптическое)
• Дисплей: AMOLED 1024x768

Детальное описание: ВИДЕОЗАПИСЬ И МУЛЬТИМЕДИА

Тепловизионная камера фото и видео фиксации RikaNV Surok M35 LRF — это инструмент профессиональной документации.

• Фото и видеорегистрация: Встроенный рекордер ведёт запись видеопотока на внутреннюю память 32 ГБ. Ключевой особенностью является интеграция микрофона, который синхронно записывает звуковой ряд. Это позволяет использовать камеру для создания отчётов, обучающих материалов и документалистики.
• Wi-Fi и телеметрия: Модуль беспроводной связи обеспечивает передачу данных на мобильные устройства через приложение RikaNV. Wi-Fi-трансляция позволяет организовать профессиональный мониторинг с удалённым контролем, где оператор может вести съёмку обстановки в реальном времени на экране смартфона или планшета.

Преимущества использования как профессиональной видеокамеры

Тепловизионная камера фото и видео фиксации RikaNV Surok M35 LRF — это уникальное сочетание профессиональной съёмки и точных измерений. Лазерный дальномер с точностью ±1 м превращает камеру в полноценный измерительный комплекс: каждый кадр видеозаписи может быть привязан к точной дистанции до объекта. Это критически важно для научного документирования, энергоаудита, поисково-спасательных операций и профессиональной съёмки дикой природы, где расстояние является частью протокола. Оптическое увеличение 3.3x обеспечивает идеальный баланс: достаточно широкое поле зрения для сканирования местности и достаточная детализация для идентификации объектов на дистанциях до 1800 м.

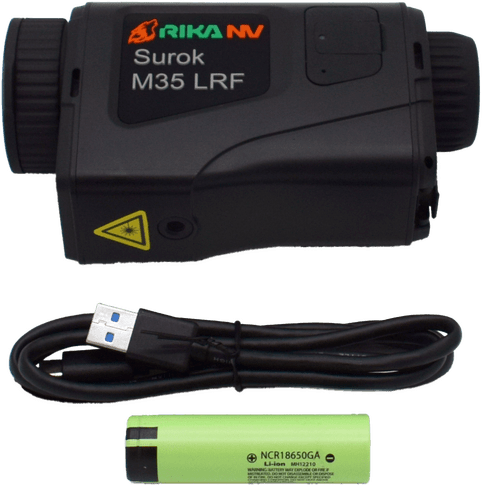

Встроенная память 32 ГБ вмещает десятки часов видеоматериала, а синхронная запись звука превращает камеру в полноценный инструмент документалиста. 10 часов автономной работы от сменного аккумулятора 18650 обеспечивают полную смену без подзарядки, а стандартный формат батареи позволяет носить с собой запасные элементы питания. Корпус с защитой IP67 гарантирует работоспособность под дождём, в пыли и при температурах от -25°C до +50°C. Wi-Fi-трансляция на смартфон или планшет позволяет режиссёру видеть картинку оператора в реальном времени или организовать командный центр мониторинга.

Светочувствительность (ISO) в тепловизионной технике: Полное руководство

В традиционной фото- и видеосъёмке параметр ISO определяет чувствительность сенсора к свету. В тепловизионной технике прямого аналога ISO не существует, однако комплекс параметров формирует систему, функционально эквивалентную управлению светочувствительностью. Понимание этих взаимосвязей критически важно для получения качественных видеозаписей.

NETD как «Нативное ISO»

Тепловая чувствительность матрицы, выраженная параметром NETD (Noise Equivalent Temperature Difference, эквивалентная шуму разность температур), является фундаментальным аналогом «нативного ISO» фотокамеры. NETD измеряется в милликельвинах (мК) и показывает минимальную разницу температур, которую сенсор способен различить на фоне собственного шума. В модели RikaNV Surok M35 LRF этот показатель составляет менее 25 мК — это означает, что матрица «видит» температурную разницу всего в 0,025°C.

Низкий порог NETD (<25 мК) позволяет камере фиксировать мельчайшие тепловые детали при минимальном температурном контрасте между объектом и фоном. Подобно тому, как камера с высоким нативным ISO даёт чистую картинку в темноте без «вытягивания» экспозиции, тепловизор с низким NETD формирует детализированное изображение без внесения электронных помех. Это аппаратное качество нельзя компенсировать программно.

Яркость (Level) и Контраст (Span): Тепловая экспокоррекция

В фотографии экспокоррекция сдвигает точку «серого» вверх или вниз по шкале яркости. В тепловизионной технике аналогичную функцию выполняет динамическое управление гистограммой температур через параметры Level (уровень яркости) и Span (температурный диапазон/контраст).

Level определяет, какая температура будет отображаться как «средний серый» — это прямой аналог экспокоррекции. Span задаёт ширину отображаемого температурного диапазона. Широкий Span отображает все температуры сцены, но с низким визуальным контрастом. Сужение диапазона Span резко увеличивает визуальный контраст между близкими температурами — это прямой аналог «задирания ISO» в фотографии. Однако агрессивное сужение Span несёт риски: объекты вне заданного диапазона уходят в «пересвет» или «провал».

Цифровое усиление (Gain) и Шумоподавление

Когда аппаратной чувствительности матрицы недостаточно, в работу вступает программное усиление сигнала (Gain). Побочный эффект — усиление шума. Для компенсации применяются алгоритмы шумоподавления, такие как 3D DNR. Эффективность шумоподавления зависит от исходного качества сигнала: чем ниже NETD и чем светосильнее оптика (F/0.9 у Surok M35 LRF), тем меньше усиления требуется и тем чище итоговая видеозапись.

Резкость и Детализация (Edge Enhancement)

Алгоритмы подчёркивания границ (Edge Enhancement) повышают локальный контраст на границах температурных переходов. При высоком программном «ISO» система работает на пределе, создавая характерный «рисованный» вид. Сочетание светосильной оптики F/0.9 и чувствительного сенсора NETD <25 мК в Surok M35 LRF минимизирует потребность в агрессивной обработке, сохраняя естественность картинки.

Вывод: Баланс железа и софта

В тепловизионной камере фото и видео фиксации «высокое ISO» — это всегда компромисс между аппаратной чувствительностью и агрессивностью программной обработки. RikaNV Surok M35 LRF с её сочетанием светосильной оптики 35mm F/0.9 и низкого NETD <25 мК обеспечивает качество видеозаписи, недостижимое для камер с «зажатой» диафрагмой или менее чувствительными сенсорами.

Детальное описание: ОПТИЧЕСКАЯ СИСТЕМА (Инженерный анализ)

Оптический модуль тепловизионной камеры фото и видео фиксации RikaNV Surok M35 LRF с фокусным расстоянием 35 мм и относительным отверстием F0.9 представляет собой вершину инженерной мысли в классе портативных приборов. Мы намеренно отказались от компромиссных решений (F1.0/F1.1) в пользу максимальной физической светосилы.

1. Геометрическая светосила и число F

Число F (f-number) — это безразмерная величина, равная отношению фокусного расстояния объектива (f) к диаметру входного зрачка (D). Значение F0.9 означает, что диаметр передней линзы физически больше её фокусного расстояния (D > f). Это требует применения массивных германиевых элементов с прецизионной асферической геометрией, что значительно усложняет производство, но является единственным способом достичь предельных характеристик.

2. Закон обратных квадратов и энергетическая освещённость

Фундаментальная физика (закон обратных квадратов) гласит: освещённость фокальной плоскости сенсора обратно пропорциональна квадрату числа F.

• Сравнение с F1.0: Отношение (1/0.9²) / (1/1.0²) ≈ 1.23. Камера собирает на 23% больше фотонов, чем качественные аналоги F1.0.
• Сравнение с F1.2: Отношение (1/0.9²) / (1/1.2²) ≈ 1.77. Преимущество составляет 77%.

Вывод: Камера физически доставляет на сенсор почти вдвое больше энергии, чем бюджетные оптические системы.

3. Отношение Сигнал/Шум (SNR)

В тепловидении полезный сигнал (ΔT от объекта) часто сопоставим с уровнем собственного шума системы. Увеличение входного потока энергии на 23-77% радикально повышает SNR (Signal-to-Noise Ratio). Это позволяет алгоритмам обработки изображения работать с «чистым» сигналом, избегая агрессивного шумоподавления, которое неизбежно размывает мелкие детали и текстуры.

4. Системный NETD

Паспортный NETD сенсора (<25 мК) измеряется в вакууме при идеальных условиях. Однако реальная чувствительность камеры — это «Системный NETD», который зависит от светопропускания оптики. Объектив F1.0 выступает ограничителем («бутылочным горлышком»). Апертура F0.9 позволяет реализовать потенциал сенсора на 100%, регистрируя температурные контрасты, недоступные для конкурентов.

5. Атмосферная физика

Длинноволновое ИК-излучение (8-14 мкм) поглощается молекулами воды в атмосфере. В условиях тумана, дождя или снегопада «энергетический запас» оптики F0.9 компенсирует потери сигнала при прохождении через влажный воздух. Это обеспечивает качественную видеозапись там, где оптика F1.0 теряет информативность.

6. Атермализация и качество поверхности

Для минимизации рассеяния (scatter) линзы обрабатываются методом алмазного точения. Оптический блок оснащён системой пассивной атермализации, компенсирующей температурный дрейф фокуса в диапазоне от -30°C до +50°C.

Детальное описание: ЛАЗЕРНЫЙ ДАЛЬНОМЕР (LRF)

Тепловизионная камера фото и видео фиксации M35 LRF оснащена интегрированным модулем лазерного дальномера, работающим на длине волны 905 нм.

• Максимальная дальность: 1200 метров.
• Точность измерений: Погрешность составляет всего ±1 метр.
• Принцип работы: Измерение времени прохождения лазерного импульса до объекта и обратно (Time-of-Flight). В отличие от стадиометрических дальномеров, которые вычисляют дистанцию программно на основе примерного размера объекта, лазерный метод даёт гарантированный инструментальный результат.

Функциональная необходимость для профессиональной съёмки:

1. Научное документирование: Точная фиксация дистанции до объекта съёмки — обязательный параметр для орнитологических, зоологических и экологических исследований.
2. Навигация и ориентирование: Понимание реального масштаба местности и расстояний между ориентирами, особенно в ночное время.
3. Поисково-спасательные работы: Передача точных координат и удалённости обнаруженного объекта.
4. Энергоаудит: Точное расстояние до тепловой аномалии необходимо для расчётов и составления технических отчётов.

Детальное описание: СЕНСОР

Регистрация излучения осуществляется неохлаждаемой микроболометрической матрицей (VOx).

• Разрешение: 384x288 пикселей.
• Чувствительность (NETD): <25 мК. В сочетании с оптикой F0.9 обеспечивает предельно высокую детализацию видеозаписи.
• Частота 50 Гц: Обеспечивает комфортную съёмку динамичных сцен без смазывания.

Сценарии использования

1. Профессиональная съёмка дикой природы: Дальнее обнаружение объекта (до 1800 м), точный замер дистанции (до 1200 м) и документирование поведения животных с привязкой к геометрии местности.
2. Охрана и мониторинг периметра: Контроль подступов к объекту с видеофиксацией и точным определением удалённости обнаруженных объектов.
3. Поисково-спасательные операции: Быстрое обнаружение людей с трансляцией координат и точной дистанции на командный пункт.
4. Туризм и экспедиции: Ориентирование на местности в ночное время с использованием лазерного дальномера для навигации.
5. Энергоаудит и техническая диагностика: Документирование тепловых аномалий с привязкой к точной дистанции.

Предостережение: Защита от солнца

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО НАПРАВЛЯТЬ ОБЪЕКТИВ ТЕПЛОВИЗИОННОЙ КАМЕРЫ НА СОЛНЦЕ, ЛАЗЕРНЫЕ ИЗЛУЧАТЕЛИ И ДРУГИЕ ИСТОЧНИКИ ИНТЕНСИВНОЙ ЭНЕРГИИ.

Инженерное обоснование: Германиевый объектив, особенно такой светосильный как F/0.9, работает как мощная линза, фокусирующая всю поступающую энергию на крошечной площади микроболометрической матрицы. Это вызовет мгновенный и необратимый выжег пикселей сенсора. Данный тип повреждения не является гарантийным случаем.

Технические характеристики

FAQ

В: Виден ли луч лазерного дальномера?

О: Дальномер работает в невидимом для глаза диапазоне 905 нм. Луч невидим ни глазом, ни в ПНВ старого поколения, но может быть замечен в цифровые ПНВ.

В: Насколько точен замер дистанции?

О: Погрешность составляет ±1 метр на дистанции до 1200 метров, что достаточно для любых профессиональных задач документирования и навигации.

В: Сильно ли модуль LRF увеличивает габариты?

О: Инженеры RikaNV интегрировали модуль максимально компактно. Вес камеры увеличился незначительно (~377 г против 374 г у модели без LRF).

В: Чем M35 LRF отличается от M35 ALFA?

О: M35 LRF оснащена лазерным дальномером для точного измерения дистанции, но имеет объектив F/0.9 (против F/1.0 у ALFA) и NETD <25 мК (против <20 мК у ALFA). Выбор зависит от приоритета: максимальная чувствительность (ALFA) или точное измерение расстояний (LRF).

Резюме

RikaNV Surok M35 LRF — это тепловизионная камера фото и видео фиксации для профессионалов, требующих максимума информации. Сочетание эталонной оптики F0.9, высокочувствительного сенсора и прецизионного лазерного дальномера делает эту камеру универсальным инструментом для съёмки, измерения и документации в любых погодных условиях.
